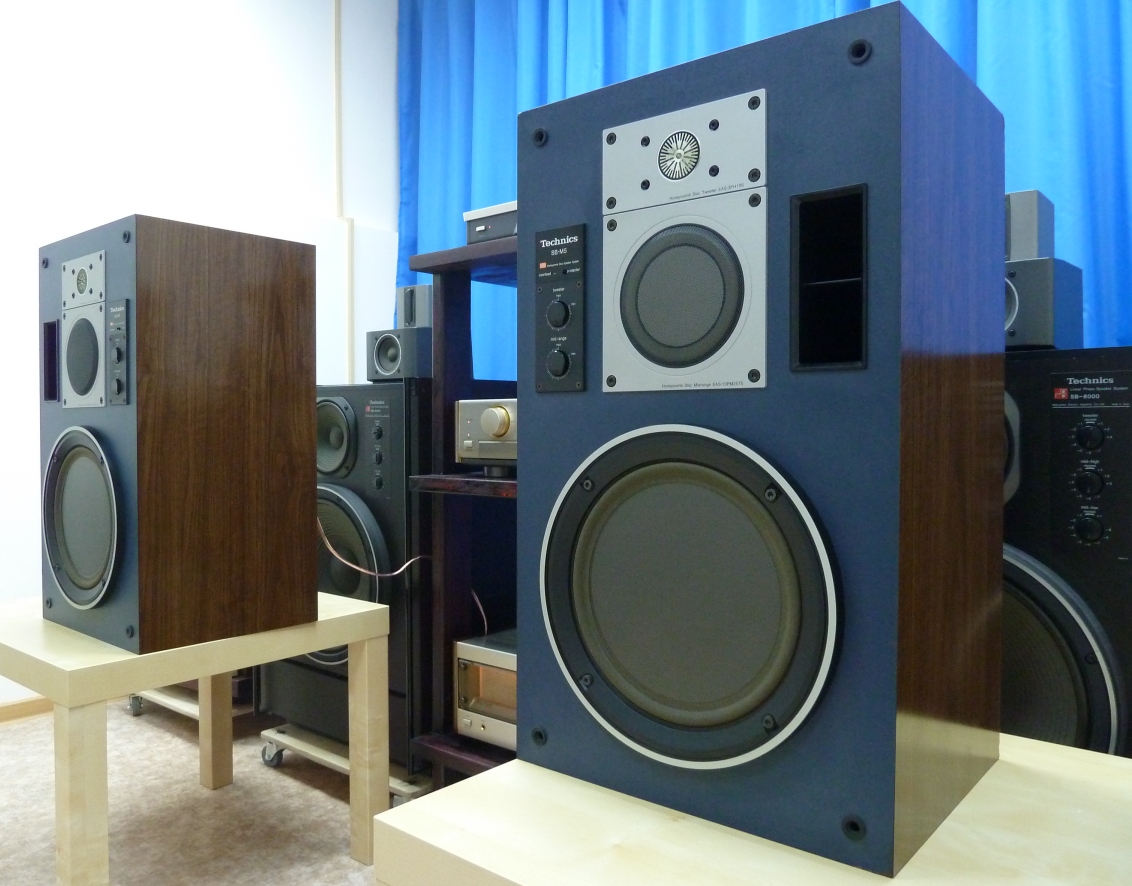

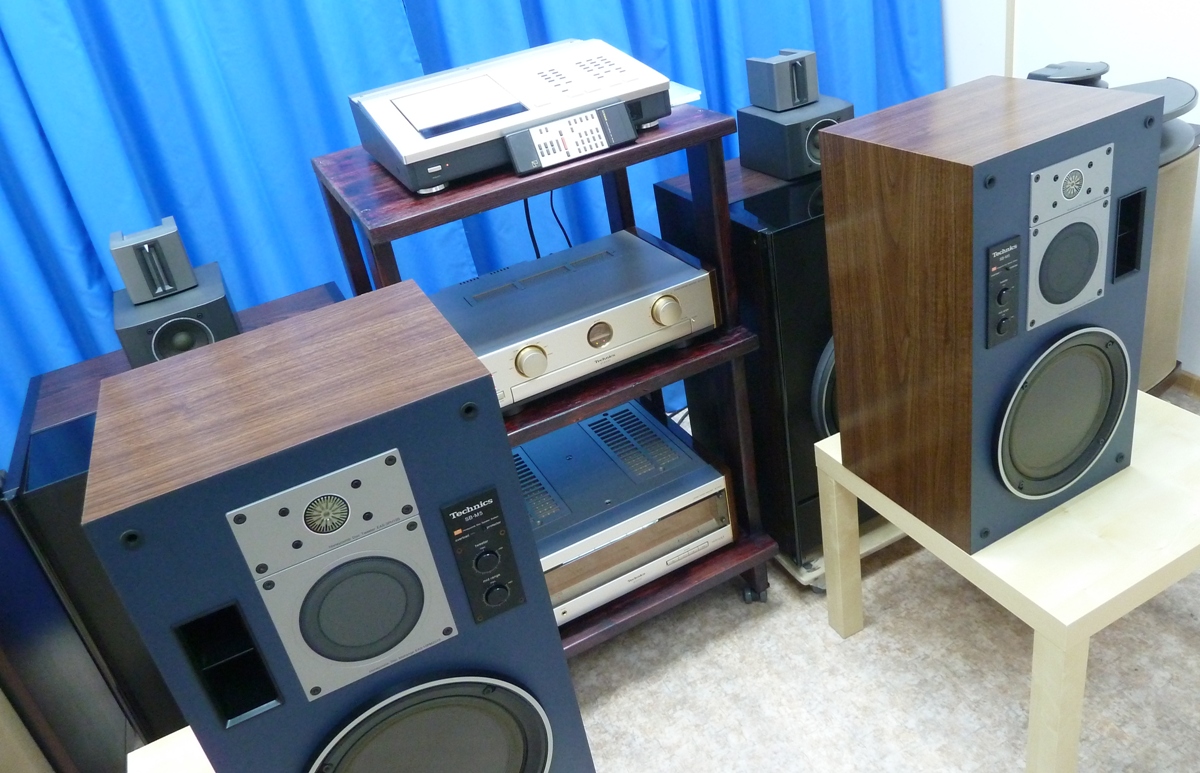

نوع: 3 راه باس رفلکس
رانندگان: میزی 25cm باس
روی 8cm mids
اوج 2،8cm
امپدانس اسمی: 6 اهم
حداکثر خروجی: 160W (موسیقی)
80W (DIN)
حساسیت: 90dB / 1W / 1M.
پاسخ فرکانس: 33 هرتز ... 35 کیلو هرتز (-16 دسی بل)
33Khz ... 43Hz (-10dB)
متقاطع: 900 هرتز
3 کیلو هرتز
ابعاد: 60،6 ایکس 35 × 32cm
وزن: 16،5kg.

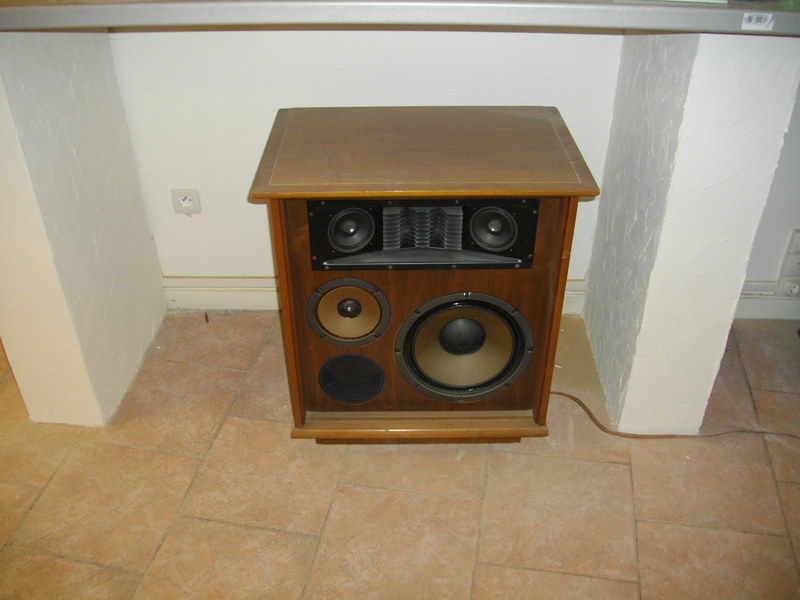

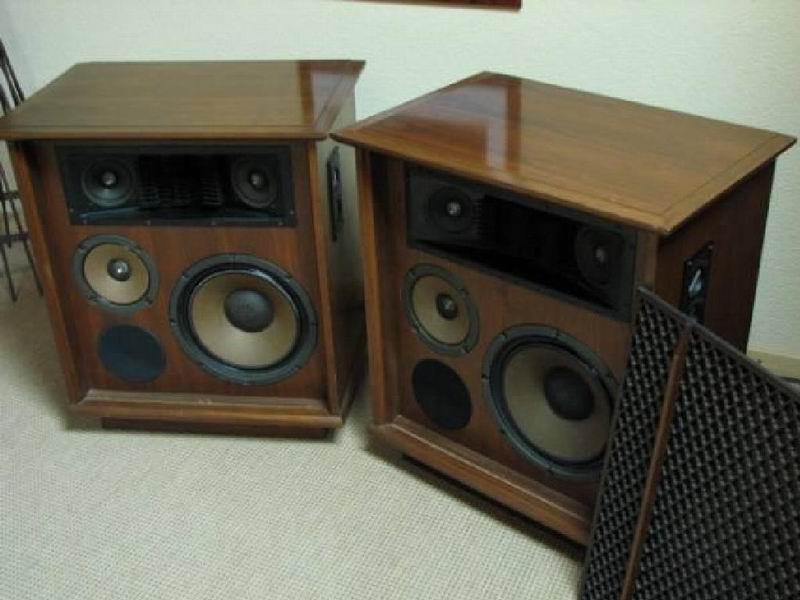

SB-7000A
سیستم: 3 راه باس رفلکس
با دریچه تنظیم
ووفر: 35cm مخروط
اواسط: 12cm مخروط
بالا: 3،2cm گنبد
امپدانس اسمی: 6 اهم
حداکثر. ورودی برق: 150W
متقاطع: 700 هرتز
6 کیلو هرتز
SPL: 90،5dB / WM
پاسخ فرکانس: 37Hz 22Khz ... (-10dB از سطح خروجی به طور متوسط)
ابعاد: 84،5 * 48 * 41cm
وزن: 33kg.
سال: 1968 مورد
محدوده فرکانس: 104MHz به 87،5MHz
حساسیت: 2 microvolts
دیگر: رسیور استریو، CAF، 3 ایستگاه از پیش تنظیم شده، نشانگر قدرت سیگنال، شاخص فرکانس های گالوانومتر، شاخص استریو تغییر
خروجی ها: خروجی 0.1V و 1V
اعوجاج: کمتر از 0.3٪
نسبت S / N: -32dB
نیمه هادی FET 51، 4، 22 ترانزیستور و دیود 21
مصرف: 3W
ابعاد: 120x150x290 میلیمتر

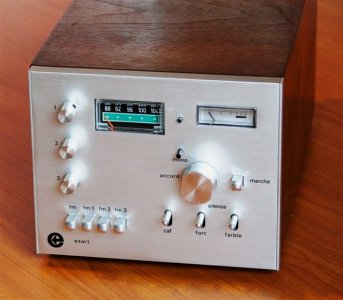

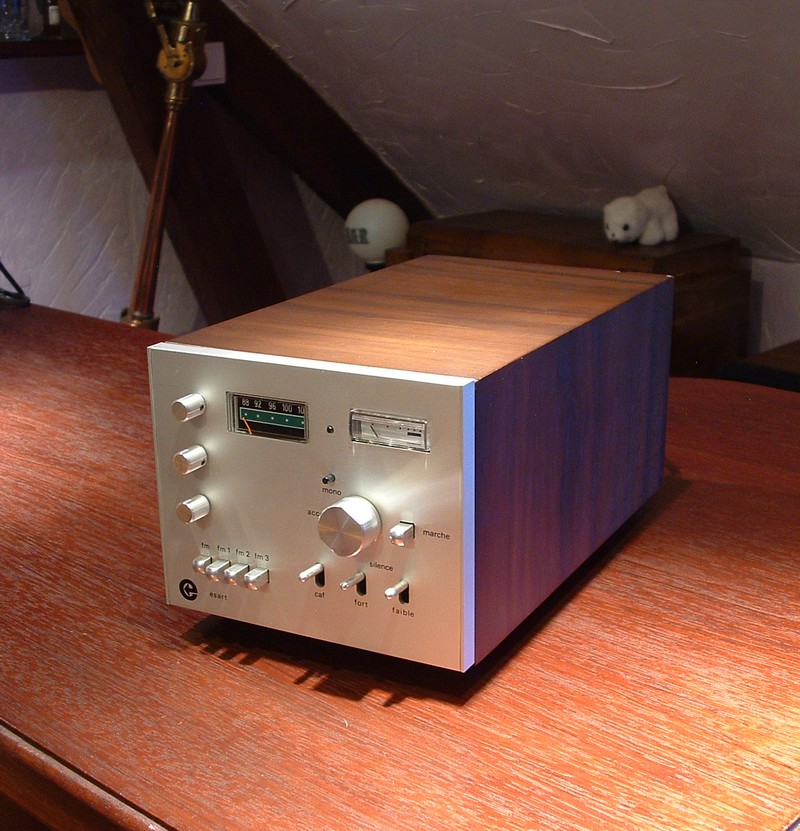

جعبه ESART نظر گرفته شده است یکی از بهترین گیرنده عصر خود (اگر نه بهترین)، و در سال 2013، از تاریخ نوشتن این صفحه، آن را هنوز هم شرمنده از عملکرد آن نیست.
به یاد بیاورید qu'ESART یک شرکت فرانسوی مشهور کانکتور اسکارت تولید، لوله اول و ترانزیستور.
کیفیت ساخت استثنایی است. برای متقاعد کردن شما، عکس های زیر را ببینید.
از لحاظ عملکرد، اما به سختی قضاوت در مورد حساسیت این نتایج افسانه ای جعبه در خانه با استقبال یکپارچه با یک قطعه ساده از سیم میزی 25cm
سمت کاربردی، متانت و بهره وری.روشن / خاموش را فشار دهید، یک متر به منظور نشان دادن قدرت پذیرش، یکی دیگر از VU دارای نور پس زمینه متر به نشان می دهد فرکانس تنظیم.دکمه جستجو ضرب ایستگاه، سه دکمه دیگر را به ایستگاه های از پیش تعیین شده 3.سوئیچ یکی از پیش تعیین شده را انتخاب و یا استفاده از دکمه جستجو از ایستگاه. همچنین معمول انتخاب استریو / مونو، کنترل اتوماتیک فرکانس های قابل تغییر وجود دارد و خرد کردن تغییر. در نهایت، چراغ نشانگر شما اجازه می دهد می دانم که اگر بازپرداخت است در تک و یا استریو.

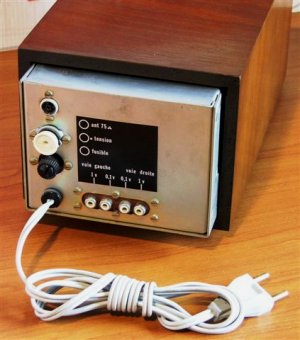

در عقب، فیوز (100mA)، انتخاب ولتاژ، گردش و 2x2، محدود به 0.1V حداکثر، دیگر 1V حداکثر.
با این حال تجزیه و تحلیل این رادیو، من نمی تواند کمک کند اما احساس تاسف: جستجوی خود را برای کمال حاکی از پایان یک کیفیت خاص صنعت "ساخته شده در فرانسه".
مکانیک، اول از همه، بسیار پیچیده، با تعدادی از قطعات فلزی و پیچ و قابل ملاحظه است. که در آن یک ژاپنی را ساخته اند یک جانور U-جعبه، در اینجا ما یک دسته از ورق های ضخیم است که متناسب با هم و پیچ و نیاز به دستکاری پیچیده برای نصب و راه اندازی به عنوان برای جداسازی قطعات.
الکترونیک بیش از 4 تخته مدار چاپی توزیع شده است.نوآوری است که بسیاری از این مدارات اتصالات نصب شده است. این باید جداسازی قطعات را تسهیل میکند. و نه، شما باید بسیاری از قطعات از این مورد به دسترسی به این مدار را حذف کنید. و جایگزینی آنها همیشه آسان نیست، زیرا از جداکننده به موقعیت.
در نهایت، هنوز هم تعداد زیادی از سیم کشی وجود دارد.
ESART اگر او می تواند برای بازار بین المللی هدف، شاید در حال حاضر او ساخته شده یک نام و همچنین برخی از تولید کنندگان US برای تولید بالا پایان به لذت از آماتور ثروتمند ادامه داده اند. اما در بازار فرانسه بیش از حد کوچک اجازه می دهد تا مانند یک شرکت برای زنده ماندن در این بازار بود. خیلی بد است.
این تجهیزات به من را برای تعمیر (HS فیوز) ارائه شده است. پس از چک کردن و تمیز کردن کمی، من دوباره شروع و ... آن را کاملا کار می کرد. من هر چیزی تغییر نکرده است، اما کاملا ممکن است که خازن از مواد غذایی خسته شده اند. به طور خاص، حد ولتاژ 2200μF-63volts است زیرا 60volts به این پایانه استفاده شود. داشتن هیچ برنامه ای، من نمی دانم اگر این طبیعی است. اگر کسی می تواند به من ارسال کنید، من سپاسگزار خواهد بود.

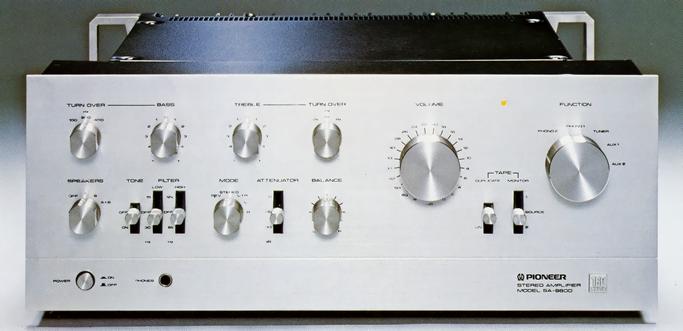

پایونیر SA-9800
( سال 1975 )
توضیحات

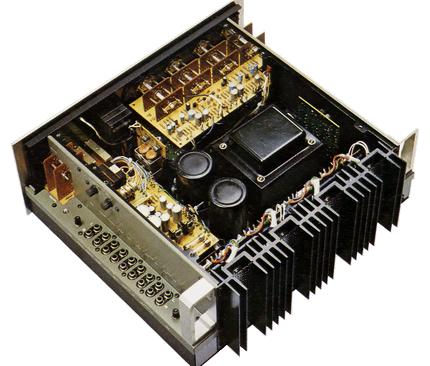

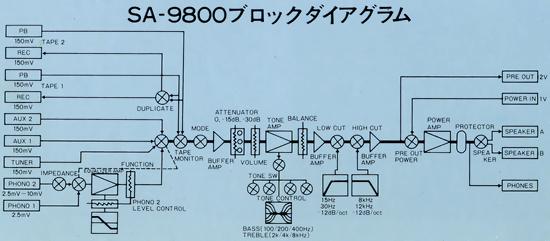

استریو آمپلی فایر مجتمع که به ارث برده مفهوم طراحی SA-9900 و ساخته شد.
طرح ختم زیر است که ترمینال های ورودی / خروجی در پنل سمت راست و چپ مانند SA-9900 مرتب گرفته شده است.
در نتیجه، ترمینال ورودی به طور کامل با بستر به گل تساوی متحد شد، و مانع از شکست از مالکیت منطقه بالا است تحت تاثیر محافظ سیم و غیره
تمام صفحه متصل شده اتصال خالص مدار OCL افتخاری که مرحله خروجی به عنوان فشار کشش ترکیب جریان موازی توسط یک گام از دیفرانسیل های منبع ± 2 قدرت در نظر گرفته شده است برای بخش تقویت کننده قدرت استفاده می شود.
با جریان ثابت، izing شدت بار از یک راننده از پیش، افزایش عریانی بزرگ گرفته شد و کاهش تحریف پوشش پهنای باند وسیع است با استفاده از بهینه NFB تحقق یابد. علاوه بر این، اعوجاج متقاطع انتقالی در زمان خروجی دقیقه با استفاده از یک مرحله خروجی و یا قبل از به عنوان یک تامین ثبات تبعید. علاوه بر این، خطی بودن از مشخصه فعلی را بهبود می بخشد با ساخت مرحله خروجی به یک کشش فشار موازی، و اعوجاج سرکوب شده است.
علاوه بر این، تقویت کننده دیفرانسیل و مدار جبران تعصب برای بهبود ثبات به تصویب رسید، و تغییر ولتاژ افست به انتقال بیرونی درجه حرارت در حداقل نسبی سرکوب شده است.
در حالی که بخش به گل تساوی حمل تقویت کننده دیفرانسیل توسط ترانزیستور کم سر و صدا که محافظ می تواند در رتبه اول انجام شده و با هدف تثبیت نقطه وسط خروجی، و بهبود در نسبت SN، کاهش تحریف و بهبود در ثبات در با استفاده از جریان مستقیم NFB 100٪ است.
علاوه بر این، SEPP از مرحله نهایی می تواند انجام کلاس-A بهره برداری از زمان یک نوسان بزرگ، و تا از ولتاژ بالا خروجی های اعوجاج کم گرفته شده است.
علاوه بر این، تغییر تن با کیفیت است که در با استفاده از عنصر دقت بالا دقت برای یک عنصر با استفاده از انتخاب است.
دو ورودی Phono به حمل و تنظیم سطح تا -12dB و تغییر چهار نقطه از امپدانس ورودی ممکن است برای یک خط از آنها.
حتی -6dB انتقال از NFB است و تنظیم سطح به عنوان یک گذار از حجم خروجی از -6dB به -12dB عمل می کند.
مدار تن است که دو مرحله ای متصلند اتصال مدارات به تصویب رسید، با استفاده از FET برای رتبه اول، و سرکوب انتقال سر و صدا توسط یک محل حجم چند. مورد نیاز علاوه بر این، از آنجا که NFB به دو مرحله مدار متصل شده اتصال نیز در جریان مستقیم نیز در جریان متناوب استفاده شود و آن را توسط یک امپدانس کم در مدار تن از مرحله زیر ارسال می شده است ایده آل برای کارمدار تن.
علاوه بر این، ثبات ولتاژ نقطه میانی است با منفی طرح مثبت / 2 قدرت منبع ± 24V (48V کل) به دست آمده.
در مقیاس کامل حجم نوع تضعیف کننده از 22 تماس با ما به عنوان یک حجم به تصویب رسید، و خطا باند با استفاده از مقاومت در برابر چاپ با دقت بالا کاهش می یابد.
علاوه بر این، تضعیف کننده نوع اهرم از سه مرحله انجام شده است.
نوع NFB به عنوان یک کنترل تن به تصویب رسید، و به منظور گسترش محدوده کنترل، تغییر سه مرحله از یک فرکانس گردش مالی است به تصویب رسید.
علاوه بر این، لحن روشن / خاموش switchpoint انجام شده است.
به tapeses 1-2، switchpoint تکراری است که در آن نوار دوبله از 2 به 1 ممکن انجام می شود.
دو خازن 18000 میکرو F توده های الکترولیتی در بخش قدرت منبع انجام شده است.
فیلتر پایین / فیلتر بالا انجام شده است.
حفاظت شبکه با ساخته شده است در رله انجام می شود، و سر و صدا در زمان قدرت منبع روشن / خاموش نیز متوقف شد.
داده که بررسی محصول برای هر مجموعه ای وصل شده است.
نظر یادت نره

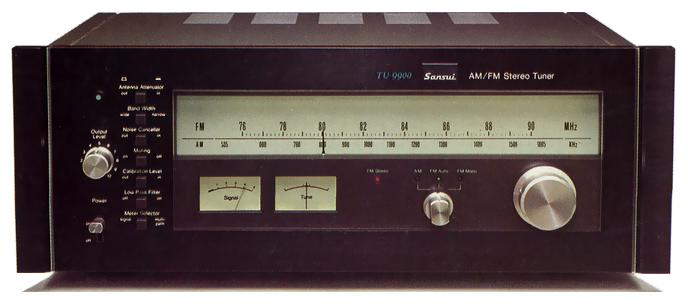

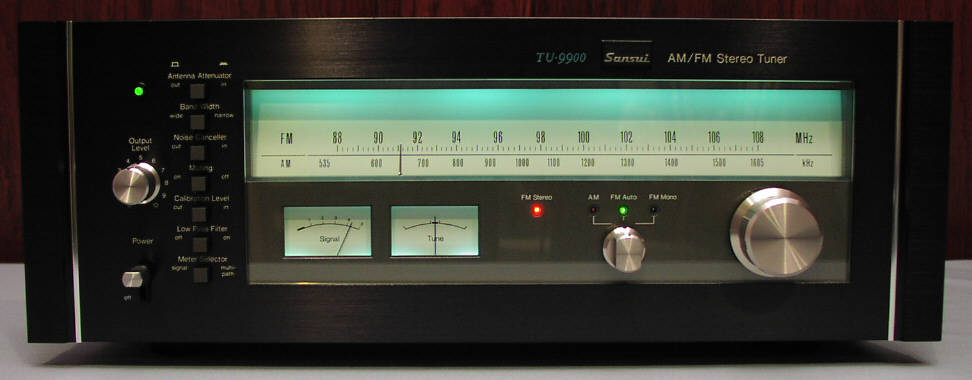

SANSUI TU-9900
(1975)
توضیحات
FM / AM رادیو که در این فن آوری مدار برجسته و مواد با دقت به منظور به دنبال عملکرد دریافت به عنوان یک تیونر کاملا به منظور انجام پذیرایی انتخاب شده انداخت نیز در تمام وضعیت های رادیویی موج تثبیت، و برای آشتی دادن عملکرد صوتی به طور همزمان .
فرکانس خطی خط نوع FM 5 واحد خازن متغیر، سه سر و صدای کم دروازه دوگانه MOS FET، و یک ترانزیستور برای پایان قسمت جلو استفاده می شود. علاوه بر این، switchpoint آنتن تضعیف کننده نیز انجام و پذیرش که در آن منطقه از راه دور پذیرش و محدوده نزدیک از میدان الکتریکی قوی نیز تثبیت شد فعال است.
سوئیچینگ گروه دریافت در بخش IF انجام، و در نظر گرفتن تن با کیفیت جدی و دریافت عملکرد مورد توجه جدی آشتی.
دو قدم از ویژگی تاخیر تخت 6 فیلتر بلوک قطب در زمان از گروه گسترده ای به تصویب رسید با تمرکز بر کیفیت تن و باریک باند 4 سرامیک قطب فیلتر برای پذیرش بسیار عالی در ظرفیت خروج stonewalling مجاورت در زمان استفاده باریک باند.
PLL (حلقه فاز قفل شده) طرح که [بخش / فوق العاده گسترده ای نسبت باند مدار تشخیص و / MPX] در مدار دمدولاتور دیفرانسیل و پاسخ فاز سرآمد گرفته شده است. در نتیجه، بیش از یک باند بزرگ، خطی است و ممکن است باعث اعوجاج کم معادل آمپلی فایر مجتمع.
cancellar سر و صدا خودکار از تصویب photocoupler، انجام شده است در زمان یک سیگنال ورودی ضعیف، با سطح سیگنال، مقدار مخلوط به راست و چپ به طور خودکار تغییر می کند، و سر و صدا لغو شود. بدین ترتیب، عملکرد در استفاده در برداشت شنوایی بهبود است.
فیلتر سرامیک با یک مدار دو تنظیم، و دو عنصر دو سیم پیچ و ... به عنوان بخشی AM تیونر برای کیفیت تن و یا بهبود در انتخاب به تصویب رسید.
تامین ثبات های 2 ± منبع قدرت خوبی از مقررات به عنوان هر مرحله بلوک به تصویب رسید، و بهره برداری پایدار و اصلاح تن با کیفیت هستند در هدف.
نوسان ساز تست برای ضبط صدا که می تواند تنظیم سطح مناسب با تیغه به راحتی در ساخته شده است انجام دهد.
همانطور که برای یک سیگنال، 1KHZ و سطح -10dB در زمان٪ مدولاسیون FM100 به دست آمده است. علاوه بر این، این تن است قادر می سازد همچنین در بررسی فاز و هماهنگی تعادل راست و چپ سخنران.
به منظور اجتناب از ضرب و شتم با تیغه، فیلتر پایین گذر با مالکیت شدید انجام شده است.
خروجی ترمینال فقط برای ضبط صدا انجام شده است.
متر سیگنال و یک متر مرکز تنظیم به تصویب رسید.
نوع AM آنتن نوار انعطاف پذیر، چند ختم مشاهده، تشخیص خروجی ترمینال FM، 75ohmF نوع FM ختم آنتن و عملکرد تنظیم خروجی ولتاژ هستند انجام شده است.
از طرف شماره گیری شیشه ای بدون چرخ پرواز ساخته شده از آلیاژ متخلخل کلاس سنگین وزن و یا تغییر و سکولار را پذیرفت است.
رتبه یک حالت
فرم FM / AM رادیو
<FM رادیو بخش>
حساسیت (IHF) 1.5 microvolts
THD
تک (گسترده): 0.06٪ یا کمتر (1KHZ)
0.06٪ یا کمتر (50HZ)
0.08٪ یا کمتر (10kHz)
تک (باریک): 0.5٪ یا کمتر (1KHZ)
0.5٪ یا کمتر (50HZ)
0.8٪ یا کمتر (10kHz)
استریو (گسترده): 0.08٪ یا کمتر (1KHZ)
0.1٪ یا کمتر (50HZ)
0.15٪ یا کمتر (10kHz)
استریو (باریک): 0.8٪ یا کمتر (1KHZ)
0.8٪ یا کمتر (50HZ)
1.2٪ یا کمتر (10kHz)
نسبت SN تک: 80dB یا بیشتر
استریو: 76dB یا بیشتر
انتخابی
گسترده: 55dB یا بیشتر (400kHz)
22dB یا بیشتر (300kHz)
5dB یا بیشتر (200kHz)
باریک: 90dB یا بیشتر (400kHz)
60dB یا بیشتر (300kHz)
20dB یا بیشتر (200kHz)
نسبت های عکاسی گسترده ای: 1dB یا کمتر
باریک: های 3dB یا کمتر
تصویر خروج 100dB رد فرکانس یا بیشتر (83MHz)
IF 110dB رد یا بیشتر (83MHz)
جعلی 110dB رد پاسخ یا بیشتر (83MHz)
34dB اشعه های غیر ضروری و یا کمتر
50dB جدایی استریو یا بیشتر (1KHZ، گسترده)
30dB یا بیشتر (1KHZ، باریک)
40dB یا بیشتر (50Hz است، 10kHz، گسترده)
فرکانس 30Hz-15kHz مشخصه + 0.5 -0.8 دسی بل
<AM بخشی تیونر>
حساسیت 45dB / متر (1MHZ)
انتخابی 70dB یا بیشتر (1MHZ ± 10kHz)
رد تصویر خروج 100dB / متر (1MHZ)
IF رد خروج 100dB / متر (1MHZ)
THD 1٪ یا کمتر (مدولاسیون 80٪، 100 دسی بل / متر)
<سنتز>
FM ولتاژ خروجی: 0-1V (100٪ وزارت دفاع)
20W تلفات توان
ابعاد عرض ارتفاع 460x عمق 176x 310mm از
9.6kg وزن
